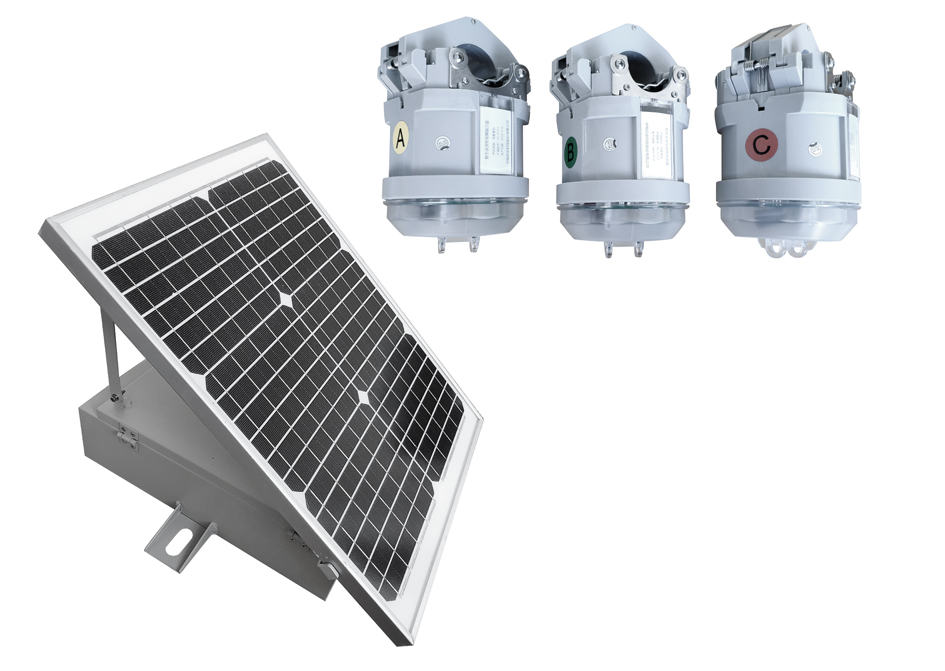

ZDSEI-C 北斗暂态录波型故障指示器

北斗故障指示器由至少 3 个采集单元和 1 个汇集单元组成，安装于 10kV 或 35kV 架空线路，用于在线检测、指示短路和 单相接地故障。具备录波功能，发生故障时，采集单元进行三相同步录波，并上送至汇集单元合成零序电流波形，用于故障的 判断。

主要功能特点
  • ▪ 高精度测量

    避免了在大动态范围的测量误差，极大的降低了电流累积计算误差

  • ▪ 北斗精确授时

    授时精度≤ 2s/24h（支持停电守时），使得电流间的误差大大减少

  • ▪ 高频采样

    12.8kHZ 高频采样全面捕捉初始暂态零序电流，获取高保真波形

  • ▪ 通信要求

    支持实时故障、负荷、电场等信息召测，定时上送至汇集单元

  • ▪ 短路和接地故障识别

    能识别重合闸间隔为不小于0.2s的瞬时性和永久性短路故障

  • ▪ 故障录波功能

    故障发生时，采集单元应能实现三相同步录波

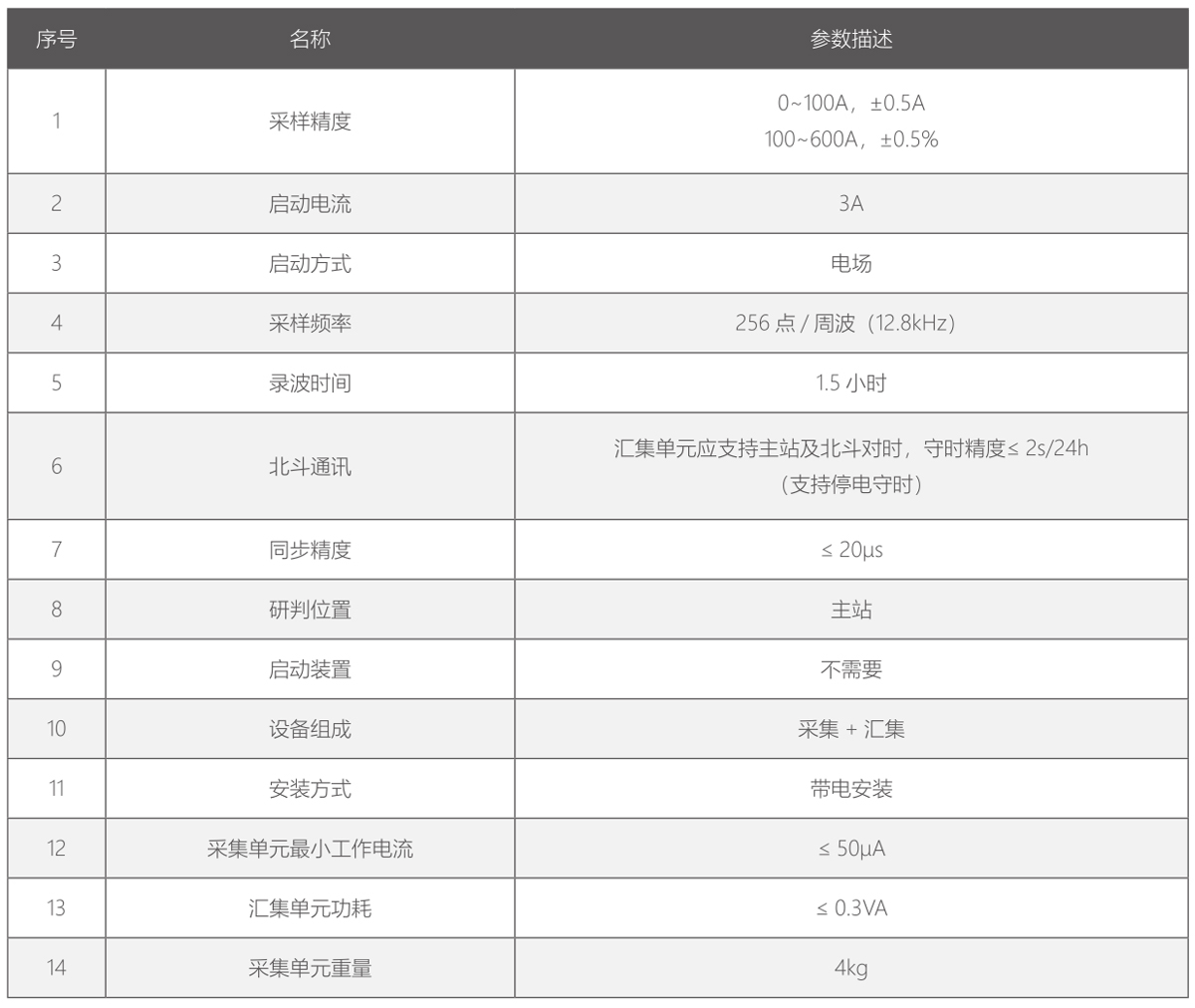

主要性能指标
点击下载产品手册
